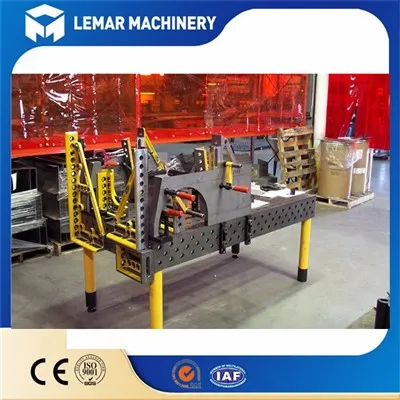

3D ওয়েল্ডিং ফিক্সচার টেবিল মডুলার সিস্টেম

1. মৌলিক প্ল্যাটফর্ম (টেবিল/প্ল্যাটেন):
◦ সাধারণত একটি ভারী ইস্পাত কাঠামো (যেমন নমনীয় লোহা) অনমনীয়তা এবং স্থিতিশীলতা নিশ্চিত করতে।
◦ এর কাজের পৃষ্ঠ3D ওয়েল্ডিং ফিক্সচার টেবিল মডুলার সিস্টেমস্ট্যান্ডার্ড গ্রিড গর্ত দ্বারা আচ্ছাদিত করা হয় যা নিয়মিতভাবে অভিন্ন বিরতিতে সাজানো হয় (যেমন 100 মিমি, 50 মিমি বা ইম্পেরিয়াল ইউনিটে 2 ইঞ্চি)। সবচেয়ে সাধারণ গর্তের ধরন হল D28 কাউন্টারসিঙ্ক (28 মিমি ব্যাসের একটি কাউন্টারসাঙ্ক হোল, নীচে M16 বা 3/4 ইঞ্চি থ্রেড সহ), এবং অন্যান্য বৈশিষ্ট্য রয়েছে।
◦ আকার বড় বা ছোট হতে পারে, ডেস্কটপের আকার থেকে কয়েক মিটার বর্গ পর্যন্ত। একাধিক প্ল্যাটফর্ম বিশেষ পজিশনিং পিন এবং বোল্টের মাধ্যমে একটি বৃহত্তর কাজের এলাকায় বিভক্ত করা যেতে পারে।

2. মডুলার কার্যকরী জিনিসপত্র:
◦ সহায়তাকারী বিভাগ: বর্গাকার বক্স, L-আকৃতির প্লেট, U-আকৃতির ব্লক, কুশন ব্লক, ইত্যাদি বিভিন্ন উচ্চতার, ওয়ার্কপিস বাড়াতে ব্যবহৃত হয়।
◦ পজিশনিং ক্যাটাগরি: পজিশনিং পিন, V-আকৃতির ব্লক, স্টপার, অ্যাঙ্গেল রুলার ইত্যাদি, ওয়ার্কপিসের অবস্থান এবং দিক নির্ধারণ করতে ব্যবহৃত হয়।
◦ ক্ল্যাম্পিং বিভাগ: ক্ল্যাম্প, চাপের রড, দ্রুত ফিক্সচার, বোল্ট এবং নাট ইত্যাদি, ওয়ার্কপিসগুলিকে দৃঢ়ভাবে ঠিক করতে ব্যবহৃত হয়।
◦ কানেক্টিং ক্যাটাগরি: বিশেষ স্টেপড পজিশনিং পিন, টি-বোল্ট, এক্সটেনশন স্ক্রু, ইত্যাদি, প্ল্যাটফর্মের গ্রিডের ছিদ্রগুলিতে আনুষাঙ্গিকগুলি সঠিকভাবে এবং দৃঢ়ভাবে লক করতে ব্যবহৃত হয়।
◦ বিশেষ বিভাগ: কোণ সমন্বয়কারী, ঘূর্ণমান ডিস্ক, হাইড্রোলিক বা বায়ুসংক্রান্ত উপাদান, ইত্যাদি, জটিল অবস্থান অর্জন করতে ব্যবহৃত হয়।
